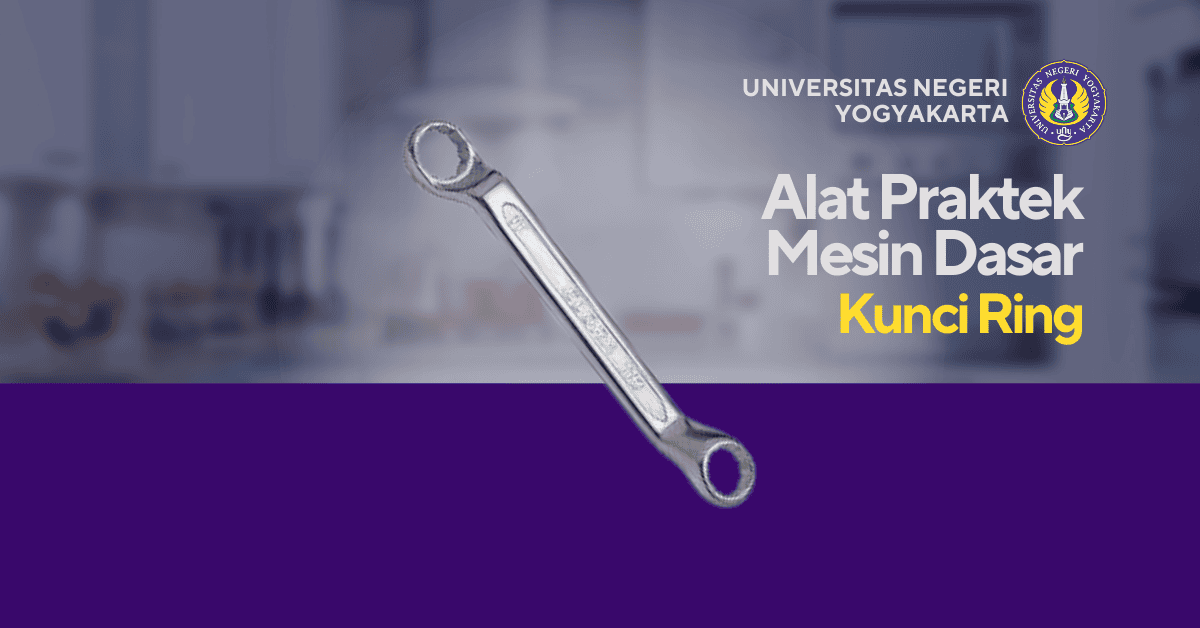

    Kunci Ring

    I. Definisi dan Prinsip Kekuatan

    Kunci Ring (Box-end Wrench) adalah alat tangan yang dirancang untuk memutar mur atau baut. Ciri khas utamanya adalah memiliki kepala berbentuk cincin tertutup (ring) yang bergigi, umumnya 6 atau 12 titik.

    A. Prinsip Cengkeraman Maksimal

    Kunci Ring adalah pilihan terbaik untuk torsi tinggi karena mencengkeram seluruh sudut kepala mur atau baut.

    • 12-Point (12 Sudut Kontak): Mayoritas kunci ring memiliki 12 titik kontak. Ini memungkinkan kunci diposisikan pada baut dengan rotasi minimal (hanya 30 derajat per posisi baru), sehingga ideal untuk bekerja di ruang sempit.
    • Keuntungan Utama: Karena tekanan dibagi rata di sekeliling kepala baut, Kunci Ring sangat efektif mencegah mur/baut menjadi bundar (rounded off) atau rusak, terutama saat mengendurkan pengikat yang sangat kencang atau berkarat.

    II. Fungsi Utama dan Teknik Penggunaan

    Kunci Ring dirancang untuk tugas-tugas kritis di mana keselamatan cengkeraman adalah prioritas:

    TujuanTeknik PenggunaanAlasan Menggunakan Kunci Ring
    Mengendurkan AwalGunakan Kunci Ring untuk gerakan pertama pengendoran.Memberikan cengkeraman penuh pada torsi awal tertinggi, mencegah selip dan kerusakan baut.
    Pengencangan AkhirGunakan Kunci Ring untuk gerakan akhir pengencangan.Memastikan torsi yang kuat dan aman, mengunci pengikat tanpa merusak sudut.
    Bekerja di Ruang SempitManfaatkan desain 12-point yang hanya memerlukan 30 derajat ruang gerak untuk reposisi kunci.Lebih praktis daripada Kunci Pas di area dengan sedikit ruang ayun di atas mur/baut.

    A. Prosedur Pengoperasian

    1. Pemilihan Ukuran: Pilih ukuran kunci yang sangat pas dengan kepala mur atau baut.
    2. Pemasangan: Masukkan kepala ring sepenuhnya hingga mencapai pangkal kepala baut.
    3. Arah Tarik: Saat memberikan torsi yang kuat (baik mengencangkan maupun mengendurkan), selalu tarik gagang kunci ke arah tubuh Anda. Menarik memberikan kontrol yang lebih stabil dan aman.
    4. Reposisi: Setelah kunci ditarik dan mur/baut bergerak sedikit, angkat kunci, putar ke posisi sudut berikutnya, dan ulangi tarikan.

    III. Keselamatan dan Perawatan

    • Keselamatan Prioritas: Jangan pernah memperpanjang gagang kunci dengan pipa, karena ini akan menciptakan torsi berlebihan yang dapat mematahkan kunci atau merusak ulir.
    • Kunci Kencang: Pastikan Kunci Ring benar-benar masuk sempurna pada kepala baut sebelum memberikan gaya.
    • Kombinasi: Dalam skenario praktis, Kunci Ring digunakan untuk memulai dan mengakhiri pekerjaan, sementara Kunci Pas atau Kunci Soket dapat digunakan di tengah untuk mempercepat pelepasan/pemasangan.
  • Kunci Pas

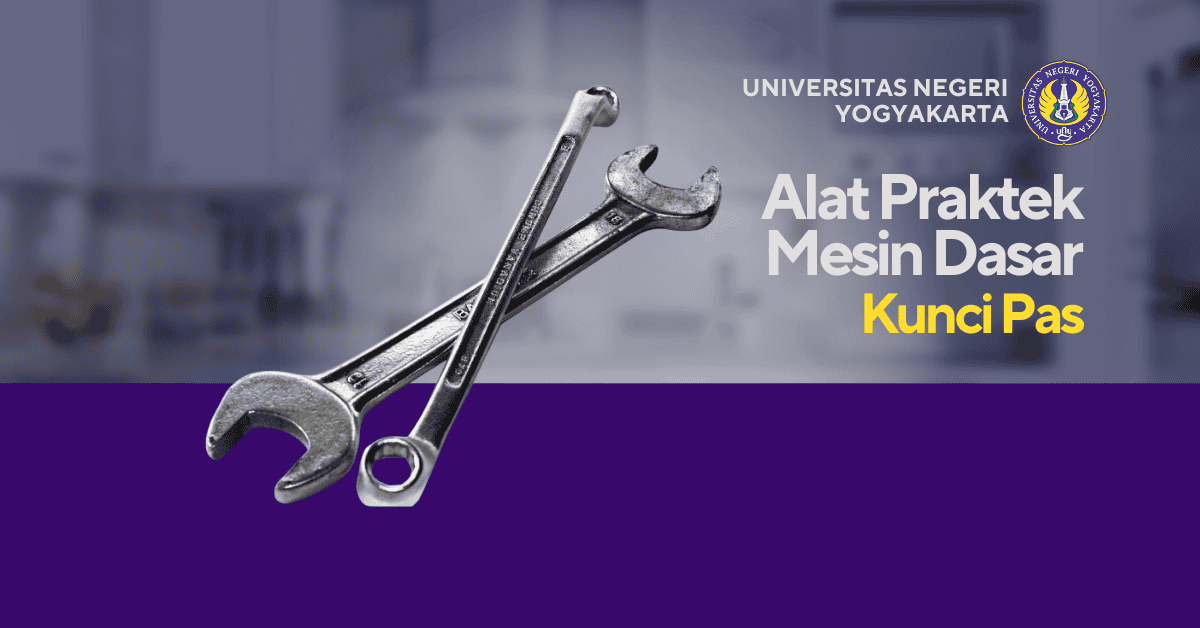

    Kunci Pas

    I. Prinsip Kerja dan Fungsi 🎯

    Kunci Pas Kombinasi adalah alat tangan yang digunakan untuk mengencangkan dan mengendurkan mur dan baut yang berkepala segi enam (hexagonal) atau segi dua belas (twelve-point). Kunci ini menggunakan prinsip tuas ($T = F \times r$) untuk melipatgandakan gaya (F) menjadi torsi (T) yang efektif.

    Kunci jenis ini disebut kombinasi karena memiliki dua ujung yang berbeda fungsi, namun dengan ukuran yang sama:

    1. Ujung Pas (Open-End): Bentuk terbuka, digunakan untuk pemasangan cepat dan di tempat sempit yang tidak bisa dijangkau dari atas.
    2. Ujung Ring (Box-End): Bentuk cincin tertutup, digunakan untuk memberikan torsi tinggi dan mencegah kerusakan pada sudut mur/baut.

    II. Teknik Penggunaan yang Benar

    Penggunaan Kunci Pas Kombinasi harus strategis untuk mencegah mur/baut bundar (rounded off) atau kunci selip.

    A. Memilih Kunci dan Memposisikan Tangan

    1. Pemilihan Ukuran: Selalu pilih ukuran kunci yang sangat pas dengan mur/baut. Kunci yang longgar akan merusak sudut pengikat.
    2. Posisi Cengkeram Kunci Pas (Ujung Terbuka): Saat menggunakan ujung terbuka, pastikan gaya putar diberikan pada pangkal rahang kunci, bukan pada ujungnya. Hal ini memaksimalkan cengkeraman dan mencegah rahang kunci melebar atau patah.
    3. Arah Putaran: Umumnya, kunci ditarik ke arah tubuh (pulling) saat mengendurkan atau mengencangkan. Menarik memberikan kontrol yang lebih stabil daripada mendorong.

    B. Prosedur Kerja (Mengendurkan Mur/Baut Kencang)

    1. Awali dengan Ujung Ring: Masukkan mur/baut dengan ujung ring karena ujung ini mencengkeram keenam sisi pengikat (atau dua belas sisi), memberikan kontak maksimal dan mencegah selip saat torsi awal yang tinggi dilepaskan.
    2. Lanjutkan dengan Ujung Pas: Setelah mur/baut kendur, pindahkan ke ujung pas (terbuka) untuk mempercepat proses pelepasan. Ujung pas memungkinkan Anda memutar kunci tanpa harus mengangkatnya dari mur/baut berulang kali.

    C. Prosedur Kerja (Mengencangkan Mur/Baut)

    1. Awali dengan Ujung Pas: Gunakan ujung pas untuk mengencangkan mur/baut dengan cepat hingga mendekati kekencangan akhir.
    2. Akhiri dengan Ujung Ring: Pindahkan ke ujung ring untuk memberikan torsi akhir (final tightening) yang kuat dan aman. Ini memastikan mur/baut benar-benar terkunci tanpa merusak sudutnya.

    III. Keselamatan dan Hal yang Harus Dihindari

    ✅ Hal yang Harus Dilakukan❌ Kesalahan yang Harus Dihindari
    Gunakan ukuran yang tepat.Menggunakan kunci yang longgar (menyebabkan rounding off).
    Tarik kunci ke arah Anda.Mendorong kunci (berisiko terpeleset dan cedera).
    Gunakan ujung ring untuk torsi tinggi.Menggunakan ujung pas untuk mengendurkan mur yang sangat kencang.
    Jaga kebersihan area kerja.Memperpanjang gagang kunci dengan pipa atau memukulnya dengan palu.

  • Kunci Chuck

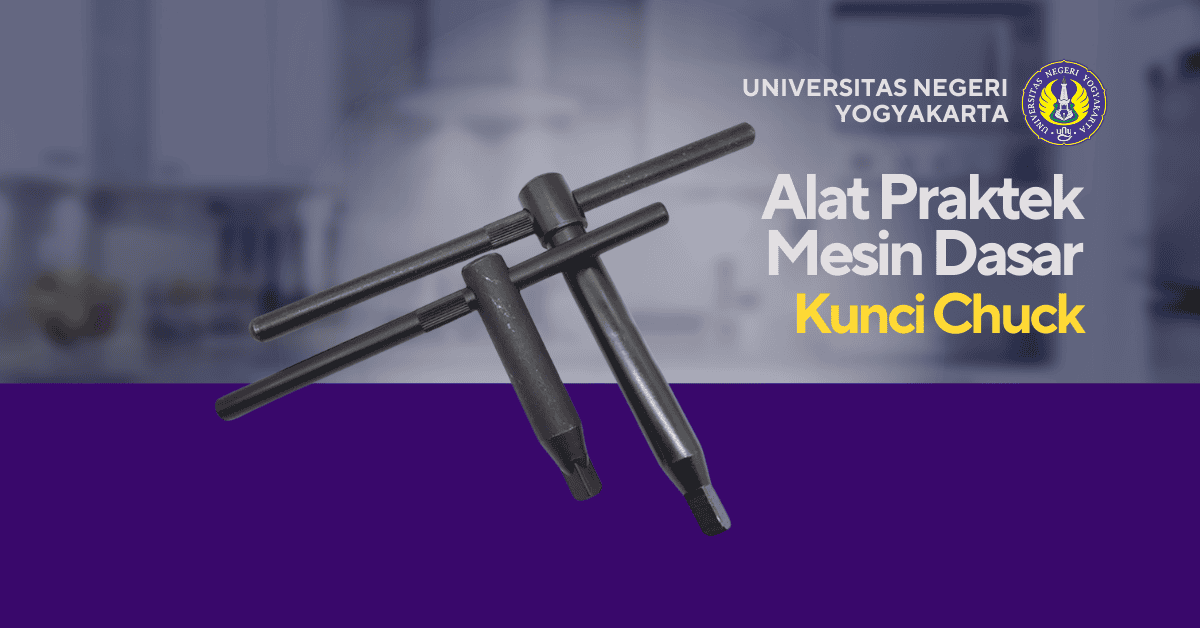

    Kunci Chuck

    I. Pengenalan dan Prinsip Dasar

    A. Definisi

    Kunci Cekam adalah alat berbentuk L atau T dengan kepala gigi kecil di ujungnya. Gigi ini dirancang untuk masuk dan mengunci pada lubang gigi (gear) yang ada di sekeliling badan cekam.

    B. Prinsip Kerja

    1. Mekanisme Cekam: Cekam (chuck) pada bor memiliki tiga rahang penjepit (jaws) yang bergerak secara serempak (sinkron).
    2. Penggerak: Dengan memutar kepala gigi kunci cekam, operator akan memutar cincin berulir di dalam cekam, yang pada gilirannya menggerakkan ketiga rahang penjepit ke dalam atau keluar secara bersamaan untuk menjepit atau melepaskan mata bor.

    II. Anatomi Kunci Cekam

    Bagian KunciFungsi Utama
    Kepala Gigi (Pinion)Bagian bergerigi yang masuk ke lubang pada cekam dan memutar mekanisme pengencang.
    Leher (Neck)Bagian antara kepala dan poros, harus pas dengan lubang kunci pada cekam.
    Poros (Shank)Batang kunci yang menghubungkan kepala dengan pegangan.
    Pegangan (Handle)Bagian tempat operator memegang dan memberikan gaya putar.

    III. Prosedur Penggunaan Kunci Cekam

    Penggunaan Kunci Cekam terbagi menjadi dua proses: mengencangkan dan mengendurkan.

    A. Mengencangkan Mata Bor

    1. Posisikan Mata Bor: Masukkan mata bor ke dalam cekam sejauh mungkin, pastikan pangkal (shank) mata bor berada di antara ketiga rahang penjepit.
    2. Pengencangan Awal: Putar cekam dengan tangan hingga rahang mulai menjepit mata bor.
    3. Masukkan Kunci: Masukkan kepala gigi Kunci Cekam ke dalam salah satu lubang kunci pada badan cekam.
    4. Kencangkan: Putar Kunci Cekam dengan kuat searah jarum jam. Untuk memastikan penjepitan yang merata dan maksimal, pindah Kunci Cekam ke lubang kunci kedua (atau ketiga, tergantung cekam) dan kencangkan lagi.
    5. Lepaskan Kunci (Wajib!): Segera cabut dan simpan Kunci Cekam setelah selesai mengencangkan. Ini adalah aturan keselamatan yang paling penting; mesin tidak boleh dinyalakan saat kunci cekam masih terpasang.

    B. Mengendurkan Mata Bor

    1. Masukkan Kunci: Masukkan Kunci Cekam ke salah satu lubang kunci.
    2. Kendurkan: Putar Kunci Cekam berlawanan arah jarum jam.
    3. Keluarkan Mata Bor: Setelah rahang penjepit cukup terbuka, tarik mata bor keluar.

    IV. Keselamatan Paling Penting (Wajib Diingat!)

    ⚠️ SELALU LEPASKAN KUNCI CEKAM SEBELUM MENYALAKAN MESIN.

    Jika Kunci Cekam tertinggal, putaran mesin akan melemparkannya dengan kecepatan tinggi, berpotensi menyebabkan cedera serius atau fatal.

  • Mesin Bubut

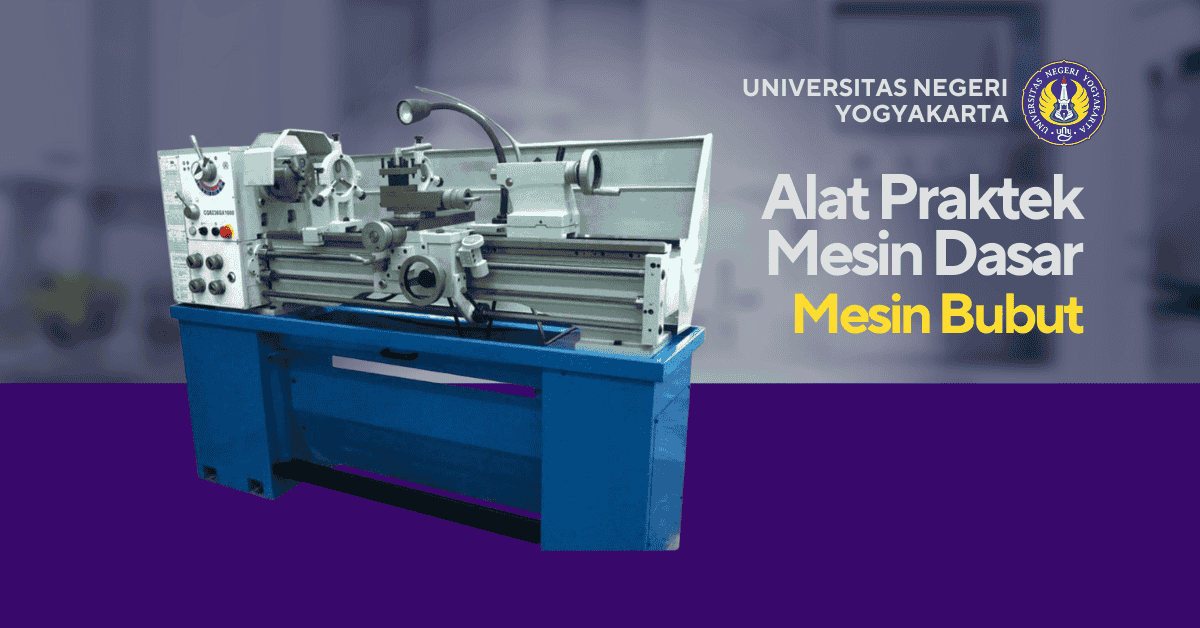

    Mesin Bubut

    I. Prinsip Kerja Mesin Bubut

    Mesin bubut bekerja berdasarkan dua gerakan utama:

    1. Gerak Utama (Gerak Potong): Dilakukan oleh Benda Kerja yang berputar pada kecepatan tertentu, dipegang oleh cekam (chuck).
    2. Gerak Makan (Gerak Maju): Dilakukan oleh Pahat yang bergerak sepanjang atau melintang benda kerja.
      • Gerak Makan Memanjang (Longitudinal Feed): Pahat bergerak sejajar dengan sumbu putar benda kerja untuk melakukan pembubutan rata (facing).
      • Gerak Makan Melintang (Cross Feed): Pahat bergerak tegak lurus terhadap sumbu putar untuk melakukan pembubutan muka (facing) atau mengurangi diameter.
    3. Gerak Pengaturan Kedalaman Potong (Depth of Cut): Pahat diatur masuk ke dalam material benda kerja sebelum proses pemakanan dimulai, menentukan tebal material yang akan dibuang.

    II. Bagian-Bagian Utama Mesin Bubut

    Mesin bubut terdiri dari beberapa bagian utama yang bekerja sama dalam proses pemotongan:

    1. Kepala Tetap (Headstock):
      • Berfungsi sebagai dudukan utama.
      • Berisi mekanisme transmisi putaran (roda gigi, sabuk, dll.) dan spindel utama (main spindle).
      • Spindel utama adalah tempat dipasangnya alat penjepit benda kerja (cekam/chuck).
    2. Ekor Tetap (Tailstock):
      • Berada di sisi kanan kepala tetap dan dapat digeser di atas alas mesin.
      • Digunakan untuk menopang ujung benda kerja yang panjang (menggunakan senter putar/live center) atau sebagai dudukan untuk alat potong yang tidak berputar (seperti mata bor dan reamer) untuk proses pengeboran sentral.
    3. Alas Mesin (Bed):
      • Merupakan pondasi mesin, berbentuk balok memanjang yang sangat kuat.
      • Di bagian atasnya terdapat dua jalur (way) yang berfungsi sebagai lintasan gerakan eretan (carriage) dan ekor tetap (tailstock).
    4. Eretan (Carriage):
      • Bagian yang bergerak di atas alas mesin, membawa semua komponen rumah pahat.
      • Terdiri dari:
        • Eretan Bawah (Saddle): Bergerak sepanjang alas mesin (gerak memanjang).
        • Eretan Lintas (Cross Slide): Bergerak tegak lurus terhadap sumbu (gerak melintang).
        • Eretan Atas (Compound Rest): Dapat diputar dan digeser untuk pembubutan tirus (taper).
    5. Rumah Pahat (Tool Post):
      • Dipasang di atas eretan atas.
      • Berfungsi untuk menjepit dan menahan pahat bubut.
    6. Batang Pembawa/Ulir (Lead Screw/Feed Rod):
      • Batang berulir panjang yang terletak di depan alas mesin.
      • Digunakan untuk menggerakkan eretan secara otomatis, terutama saat pembuatan ulir (threading) atau bubut otomatis.

    III. Jenis-Jenis Proses Bubut

    Mesin bubut dapat melakukan berbagai macam operasi permesinan:

    • Pembubutan Rata (Straight Turning): Mengurangi diameter benda kerja secara seragam.
    • Pembubutan Muka (Facing): Meratakan atau memotong ujung benda kerja agar tegak lurus sumbu.
    • Pembubutan Tirus (Taper Turning): Membuat bentuk kerucut atau tirus.
    • Penguliran (Threading): Membuat ulir luar (baut) atau ulir dalam (mur) dengan mengaktifkan lead screw otomatis.
    • Pengaluran (Grooving): Membuat alur atau parit pada permukaan benda kerja.

    IV. Keselamatan Kerja

    Keselamatan adalah prioritas utama karena mesin bubut melibatkan putaran tinggi:

    • Penjepitan: Pastikan benda kerja terjepit dengan sangat kuat pada cekam (chuck) atau di antara senter.
    • Pahat: Pastikan pahat terpasang dengan kuat pada rumah pahat dan memiliki tinggi senter yang benar.
    • Pelindung: Gunakan kacamata pelindung dan pelindung mesin (chip guard) untuk mencegah tatal terbang.
    • Pakaian: Dilarang mengenakan pakaian longgar, dasi, atau perhiasan yang dapat tersangkut putaran mesin.

  • Mesin Bor

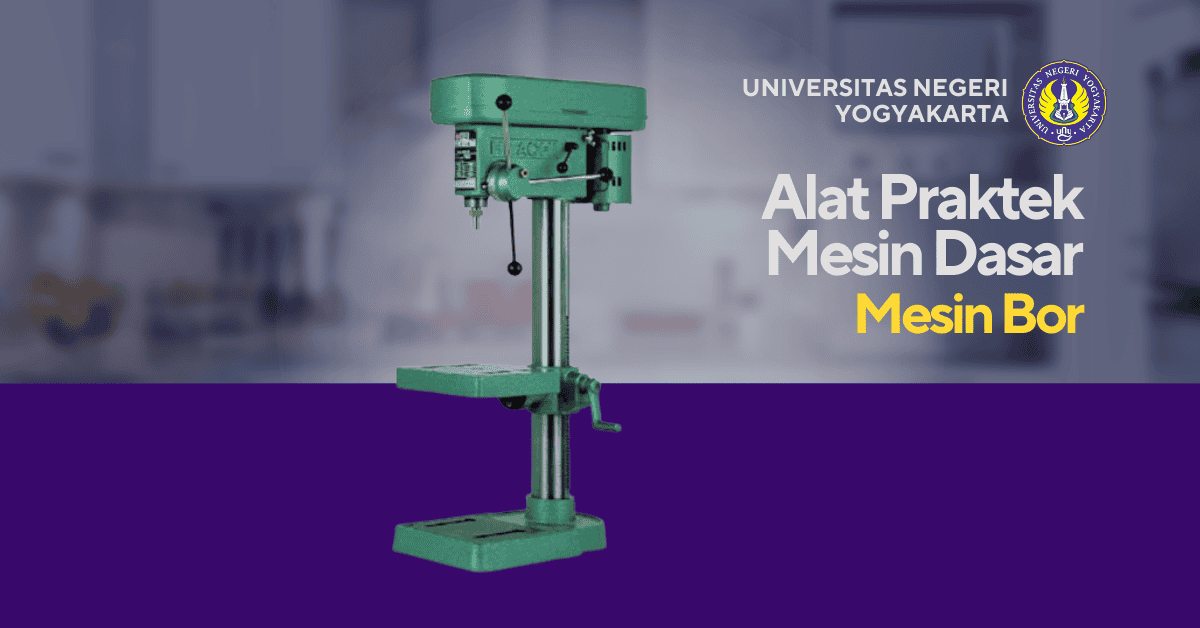

    Mesin Bor

    I. Prinsip Kerja dan Fungsi

    A. Prinsip Kerja

    Mesin bor bekerja dengan cara memutar alat potong (mata bor) pada kecepatan tertentu, sambil menekannya ke benda kerja yang diam.

    • Gerak Utama: Motor listrik menghasilkan gerak putar (rotary motion).
    • Transmisi: Putaran ditransmisikan ke spindel melalui sabuk (belt) dan puli (pulley), memungkinkan penyesuaian kecepatan putar.
    • Gerak Makan (Feed Motion): Operator menekan tuas (feed handle) secara manual untuk menurunkan spindel dan mata bor, memasukkan mata bor ke dalam benda kerja.

    B. Fungsi Utama

    1. Mengebor (Drilling): Membuat lubang tembus atau lubang buntu.
    2. Memperbesar Lubang (Boring): Memperbesar lubang yang sudah ada.
    3. Membuat Tirus (Countersinking): Membuat lubang berbentuk kerucut untuk kepala sekrup beralur.
    4. Membuat Dudukan Kepala Sekrup (Counterboring): Membuat lubang bertingkat (datar) untuk kepala sekrup silinder.

    II. Bagian Utama Mesin Bor Duduk

    Mesin bor duduk terdiri dari beberapa komponen kunci:

    1. Alas (Base): Bagian bawah mesin yang berfungsi sebagai pondasi dan penopang keseluruhan struktur.
    2. Tiang (Column): Batang vertikal yang menopang meja dan kepala mesin.
    3. Meja (Table): Tempat benda kerja diletakkan dan dijepit. Meja dapat diatur ketinggiannya dan dapat diputar.
    4. Kepala Mesin (Head): Berisi mekanisme penggerak, motor, puli, dan spindel.
    5. Spindel (Spindle): Poros berputar di mana chuck (cekam) dipasang.
    6. Cekam (Chuck): Alat untuk menjepit Mata Bor (Drill Bit) ke spindel.
    7. Tuas Penggerak (Feed Handle): Digunakan untuk menggerakkan spindel (mata bor) naik dan turun.

    III. Prosedur Penggunaan (Pengeboran)

    Keselamatan dan penjepitan benda kerja adalah hal yang paling penting saat menggunakan mesin bor:

    1. Persiapan Benda Kerja:
      • Tandai Titik Bor: Tandai dengan jelas titik pusat lubang pada benda kerja.
      • Penitik: Gunakan penitik (center punch) untuk membuat cekungan kecil tepat di titik pusat. Ini berfungsi sebagai pemandu agar mata bor tidak bergeser saat memulai pengeboran.
    2. Penjepitan Benda Kerja:
      • Jepit benda kerja dengan kuat menggunakan Ragum Bor (Drill Press Vice) atau klem pada meja mesin. Dilarang keras memegang benda kerja dengan tangan saat mengebor, karena putaran bor dapat menarik dan memutar benda kerja dengan kuat (risiko cedera serius).
    3. Pemasangan Mata Bor:
      • Pasang mata bor ke dalam Cekam (Chuck) dan kencangkan dengan kunci cekam. Pastikan mata bor terpasang lurus dan kencang.
    4. Pengaturan Kecepatan:
      • Atur kecepatan putaran spindel (dengan memindahkan sabuk pada puli) sesuai dengan diameter mata bor dan jenis material yang dibor (material keras dan diameter besar = kecepatan rendah; material lunak dan diameter kecil = kecepatan tinggi).
    5. Proses Pengeboran:
      • Nyalakan mesin.
      • Gunakan tuas penggerak (feed handle) untuk menurunkan mata bor secara perlahan dan stabil ke benda kerja.
      • Untuk material logam, berikan cairan pendingin (cutting fluid/coolant) untuk mengurangi panas dan melumasi proses potong.

    IV. Keselamatan Kerja

    • Selalu gunakan kacamata pelindung saat mengoperasikan mesin bor.
    • Pastikan semua penjepitan benda kerja sudah kencang.
    • Jangan pernah mencoba membersihkan tatal (chip) atau serpihan logam saat mesin sedang berputar. Gunakan kuas atau sikat setelah mesin benar-benar berhenti.
    • Lepaskan kunci cekam dari cekam sebelum menyalakan mesin.

  • Tang Lancip

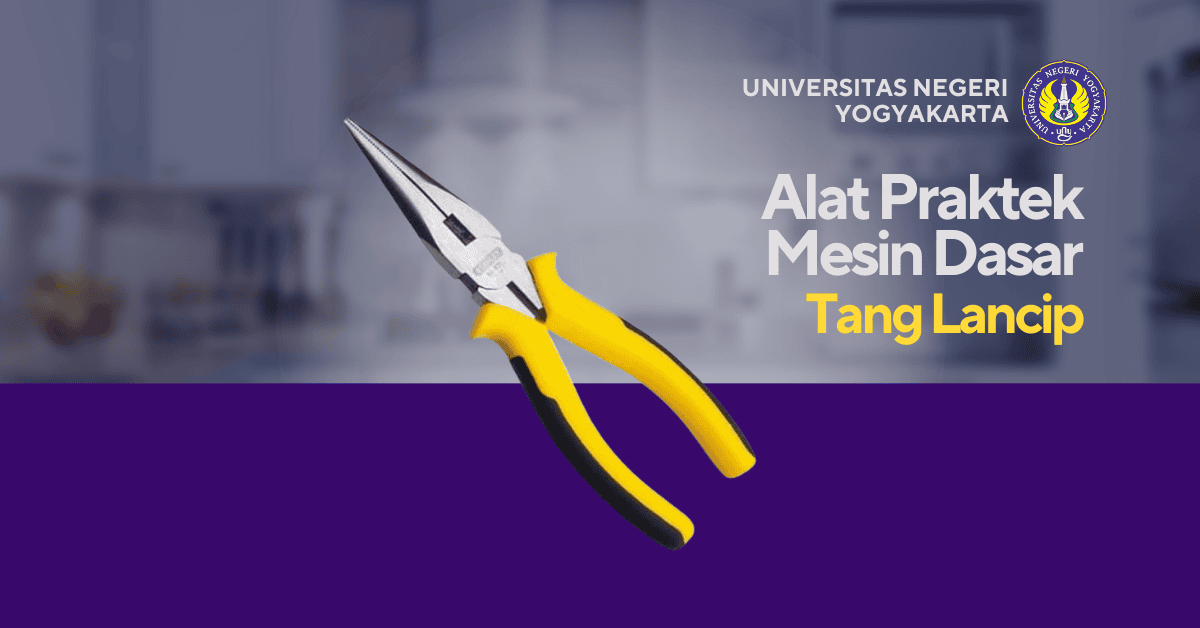

    Tang Lancip

    I. Pengenalan dan Prinsip Dasar

    A. Definisi

    Tang Lancip adalah alat penjepit dan pembentuk yang dicirikan oleh rahangnya yang tipis dan panjang. Rahang ini seringkali bergerigi di bagian dalam untuk meningkatkan daya cengkeram, dan beberapa model juga memiliki pemotong kawat kecil di dekat engsel.

    B. Prinsip Kerja dan Keunikan

    Seperti tang lain, Tang Lancip menggunakan prinsip tuas. Keunikan utamanya adalah bentuk rahangnya yang meruncing.

    • Jangkauan: Rahang yang panjang memungkinkan operator menjangkau, mengambil, atau memposisikan komponen kecil di dalam ruang yang sempit atau padat, di mana jari tangan atau tang lain tidak dapat masuk.
    • Ketepatan: Ujung yang halus dan kecil memberikan kontrol yang sangat baik untuk membengkokkan kawat tipis atau membentuk loop (lingkaran) pada kawat.

    II. Anatomi dan Fungsi

    Bagian TangFiturFungsi Utama
    Rahang Lancip (Long Nose)Panjang, tipis, meruncing, bergerigi halus.Mencengkeram benda kecil di tempat yang sulit dijangkau.
    Ujung LancipTitik paling tipis dari rahang.Membentuk loop atau menekuk kawat tipis dengan presisi.
    Pemotong Samping (Opsional)Mata pisau kecil di dekat engsel.Memotong kawat tembaga atau kabel listrik ringan (tidak sekuat Tang Potong).
    Gagang (Handle)Memberikan gaya tuas.Mengoperasikan rahang dengan kontrol halus.

    III. Prosedur Penggunaan

    Tang Lancip digunakan ketika pekerjaan membutuhkan kombinasi mencengkeram dan membengkokkan pada skala kecil:

    1. Mengambil Komponen: Gunakan ujung rahang untuk mengambil dan memposisikan mur, washer, atau komponen elektronik yang jatuh atau berada di dalam celah sempit.
    2. Membentuk Kawat (Wiring):
      • Untuk membuat tekukan tajam, gunakan bagian rahang yang paling dekat dengan ujung.
      • Untuk membuat lingkaran (loop) yang rapi pada ujung kawat (misalnya sebelum disekrupkan pada terminal), gunakan ujung paling lancip dan putar kawat di sekelilingnya.
    3. Penguatan Cengkeraman: Jika Anda hanya perlu mencengkeram material yang lebih kuat, gunakan bagian rahang yang lebih tebal di dekat engsel, karena bagian ini menawarkan daya jepit yang lebih besar.
    4. Memotong: Jika tang dilengkapi pemotong, gunakan pisau potong yang terletak di dekat pin engsel untuk daya potong maksimum.

    IV. Perawatan dan Keselamatan

    A. Perawatan

    • Perlindungan Ujung: Jaga agar ujung rahang tidak bengkok atau patah. Jangan gunakan tang ini untuk memutar baut yang sudah macet atau mencengkeram material yang terlalu tebal atau keras.
    • Pelumasan: Jaga kebersihan dan lumasi pin engsel agar gerakan tetap lancar.

    B. Keselamatan

    • Beban Ringan: Tang Lancip dirancang untuk pekerjaan ringan dan presisi. Memaksa tang ini untuk memotong kawat baja tebal atau keras dapat merusak rahang dan menghilangkan fungsinya.
    • Kelistrikan: Dalam pekerjaan elektronik, pastikan daya telah dimatikan, walaupun gagang Tang Lancip umumnya berisolasi.

  • Tang Potong

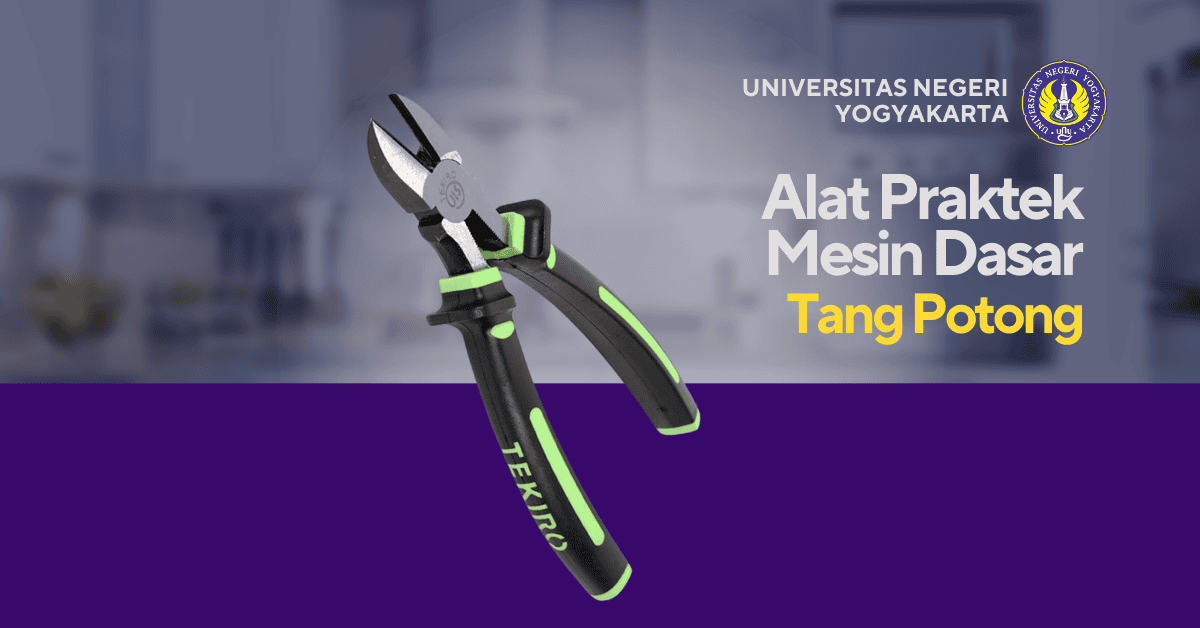

    Tang Potong

    I. Pengenalan dan Prinsip Dasar

    A. Definisi

    Tang Potong Diagonal adalah tang dengan mata pisau tajam yang bertemu secara miring (diagonal) terhadap poros engsel. Alat ini dibuat dari baja karbon tinggi yang dikeraskan (hardened steel) untuk menjaga ketajaman saat memotong logam.

    B. Prinsip Kerja

    Sama seperti tang lainnya, Tang Potong menggunakan prinsip tuas kelas 1. Namun, karena mata potong diletakkan sangat dekat dengan pin engsel, rasio tuas (leverage ratio) menjadi sangat tinggi. Ini memungkinkan gaya kecil dari tangan operator diubah menjadi gaya geser yang sangat besar pada mata pisau untuk memotong kawat atau kabel dengan bersih dan efisien.

    II. Jenis-Jenis Tang Potong

    Meskipun Tang Potong Diagonal yang paling umum, ada beberapa jenis lain yang penting diketahui:

    Jenis Tang PotongNama InggrisBentuk RahangFungsi Utama
    Tang Potong DiagonalDiagonal CutterMata pisau diagonalPaling serbaguna. Untuk memotong kawat tembaga, kabel listrik, dan kawat baja lunak.
    Tang Potong AkhirEnd CutterMata pisau di ujung rahangUntuk memotong kawat atau paku yang menonjol keluar dari permukaan (pemotongan rata ke permukaan).
    Tang Potong RataFlush CutterMata pisau sangat rata/sejajarUntuk memotong kaki komponen elektronik atau ikatan kabel (cable ties) agar hasilnya sangat rata dan tidak menyisakan ujung tajam.

    III. Prosedur Penggunaan

    Penggunaan Tang Potong harus memperhatikan kemampuan pemotongan dan posisi pemotongan yang benar:

    1. Pemilihan Alat: Pilih ukuran Tang Potong yang sesuai dengan diameter kawat. Jangan paksakan Tang Potong kecil (mini cutter) untuk kawat berdiameter besar atau baja keras, karena dapat merusak mata pisau.
    2. Pemosisian Kawat: Tempatkan kawat atau kabel yang akan dipotong sedekat mungkin dengan pin engsel (pivot joint) mata pisau. Posisi ini memberikan keunggulan mekanis maksimum dan mengurangi tekanan pada ujung mata pisau.
    3. Memotong: Terapkan tekanan yang mantap dan merata pada gagang.
    4. Menahan Ujung Kawat: Saat memotong kawat yang pendek, pegang ujung kawat yang terpotong agar tidak terbang ke udara. Pecahan kawat kecil dapat melukai mata atau merusak komponen elektronik.
    5. Kabel Berinsulasi: Jika memotong kabel berinsulasi (kabel listrik), pastikan gagang tang memiliki isolasi yang memadai dan telah diverifikasi (seperti sertifikasi VDE 1000V) untuk keselamatan, meskipun aliran listrik harus tetap dimatikan.

    IV. Perawatan dan Keselamatan

    A. Perawatan

    • Ketajaman: Jaga ketajaman mata pisau. Hindari memotong material yang terlalu keras (seperti kawat baja piano) yang dapat merusak atau menumpulkan mata pisau.
    • Karat: Jaga tang tetap kering dan lumasi pin engsel secara teratur.

    B. Keselamatan

    • Kacamata Pelindung: Wajib menggunakan kacamata pelindung saat memotong kawat untuk melindungi mata dari serpihan yang melenting.
    • Batas Kapasitas: Kenali batas kemampuan tang Anda. Memotong material yang terlalu keras atau tebal akan menyebabkan mata pisau retak atau sumbing.

  • Tang Kombinasi

    Tang Kombinasi

    I. Pengenalan dan Prinsip Dasar

    A. Definisi

    Tang Kombinasi adalah tang standar yang memiliki rahang multifungsi. Bagian ujungnya digunakan untuk menjepit material datar, bagian tengahnya memiliki cekungan bergerigi untuk mencengkeram baut atau pipa bundar, dan bagian belakangnya berfungsi sebagai pisau potong.

    B. Prinsip Kerja

    Tang bekerja berdasarkan prinsip tuas kelas 1, di mana titik tumpu (fulcrum/pin engsel) berada di antara beban (material) dan gaya (tangan operator).

    • Peningkatan Gaya: Desain panjang gagang dan pendeknya rahang menghasilkan keunggulan mekanis, memungkinkan operator memberikan gaya jepit atau potong yang jauh lebih besar daripada gaya yang diterapkan tangan.

    II. Anatomi dan Fungsi Bagian

    Bagian TangFiturFungsi Utama
    Rahang Rata (Flat Jaw)Ujung rahang yang rata dan bergerigi halus.Untuk menjepit, memegang, atau menarik benda kerja tipis dan kecil.
    Rahang Lengkung/Pipa (Pipe Grip)Bagian cekung di tengah rahang, bergerigi kasar.Untuk mencengkeram benda bulat seperti baut, mur, atau pipa kecil.
    Pemotong Samping (Side Cutter)Dua mata pisau tajam di dekat pin engsel.Untuk memotong kawat, kabel, dan kawat baja lunak.
    Pin Engsel (Pivot Joint)Titik tumpu yang menyatukan kedua rahang.Mengalikan gaya dari pegangan ke rahang.
    Gagang (Handle)Biasanya dilapisi bahan isolator (karet/plastik).Tempat operator memegang dan memberikan gaya.

    III. Prosedur Penggunaan

    Penggunaan Tang Kombinasi harus disesuaikan dengan fungsi spesifik bagian tang:

    1. Mencengkeram/Memutar Baut:
      • Gunakan Rahang Lengkung (Pipe Grip). Cekungan memberikan kontak yang lebih baik dengan permukaan bundar baut atau mur.
      • Pastikan seluruh rahang lengkung mencengkeram benda kerja untuk menghindari selip.
    2. Menarik/Membentuk Kawat:
      • Gunakan Rahang Rata di ujung. Jepit kawat dengan kuat dan gunakan ujung rahang untuk menekuk atau membentuk material.
    3. Memotong Kawat/Kabel:
      • Gunakan Pemotong Samping yang letaknya paling dekat dengan pin engsel. Menggunakan bagian ini memberikan keunggulan mekanis paling tinggi, sehingga membutuhkan gaya potong yang lebih kecil.
      • Pastikan kawat yang dipotong ditempatkan tegak lurus pada mata pisau.
    4. Isolasi: Jika tang memiliki gagang berinsulasi (insulated handle), alat tersebut dapat digunakan untuk pekerjaan listrik bertegangan rendah (cek spesifikasi tegangan yang tertera).

    IV. Perawatan dan Keselamatan

    A. Perawatan

    • Engsel: Lumasi pin engsel secara berkala dengan sedikit oli agar gerakan rahang tetap halus.
    • Kebersihan: Jaga kebersihan rahang dan pisau potong dari oli, gemuk, atau kotoran yang dapat mengurangi daya cengkeram dan ketajaman.
    • Jangan Gunakan sebagai Palu: Jangan pernah menggunakan gagang tang untuk memukul benda kerja.

    B. Keselamatan

    • Fungsi: Jangan gunakan tang kombinasi untuk tugas yang membutuhkan alat khusus, seperti mengencangkan baut besar (gunakan kunci pas) atau memotong kawat baja keras (gunakan bolt cutter).
    • Isolasi: Walaupun gagang berinsulasi, selalu pastikan daya listrik telah dimatikan saat bekerja pada kabel berlistrik.
    • Serpihan: Saat memotong kawat, pegang ujung kawat yang terpotong untuk mencegahnya terbang dan melukai diri sendiri atau orang lain.

  • Klem C

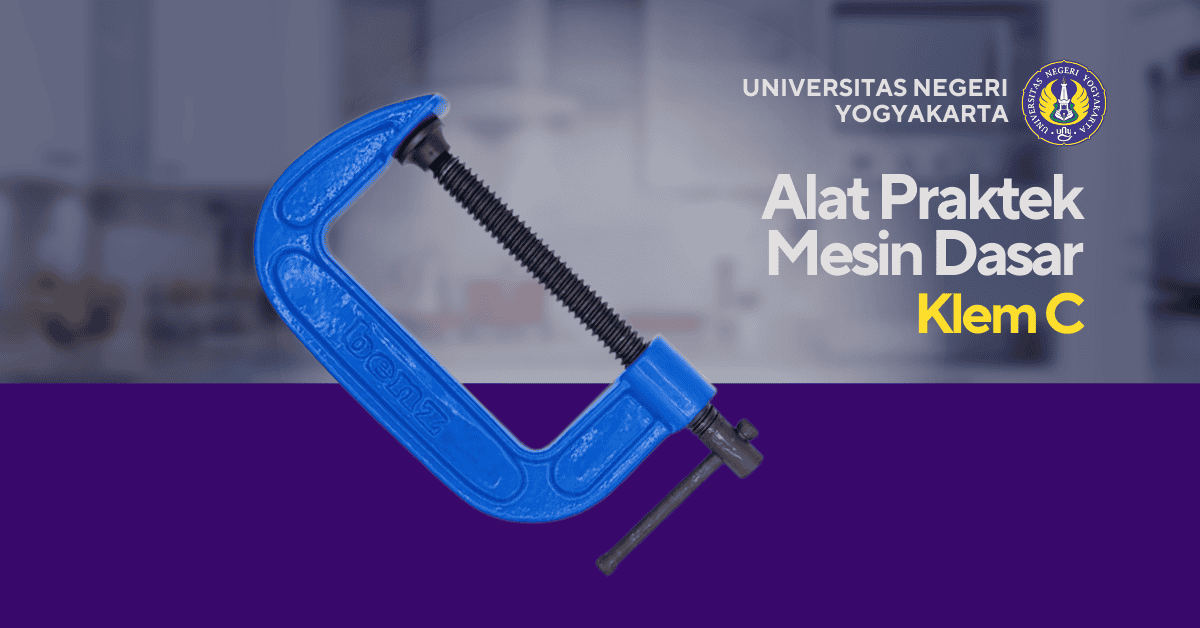

    Klem C

    I. Pengenalan dan Prinsip Dasar

    A. Definisi

    Klem C adalah perangkat mekanis portabel yang terdiri dari bingkai berbentuk C dan sekrup berulir yang berfungsi untuk memberikan tekanan jepit.

    B. Prinsip Kerja

    Klem C bekerja berdasarkan prinsip sekrup daya, sama seperti ragum, namun dalam bentuk portabel:

    1. Bingkai C (Frame): Bingkai klem yang berbentuk C berfungsi sebagai penyangga tegangan.
    2. Sekrup (Screw): Sekrup ulir yang diputar melalui mur pengunci di salah satu ujung bingkai C.
    3. Tekanan: Ketika sekrup diputar, ujung sekrup (yang dilengkapi bantalan putar/swivel pad) akan memberikan tekanan kuat dan terpusat pada benda kerja, menahannya erat terhadap rahang bingkai.

    II. Anatomi Klem C

    1. Bingkai/Bodi (Frame): Bagian utama yang menahan tegangan, terbuat dari baja tuang atau besi tempa.
    2. Sekrup (Screw): Batang ulir yang digerakkan untuk menjepit.
    3. Tuas/Engkol (Handle): Pegangan di ujung sekrup untuk memutar dan mengencangkan klem.
    4. Bantalan Putar (Swivel Pad): Ujung sekrup yang pipih dan dapat berputar. Bantalan ini berfungsi untuk menyesuaikan diri dengan permukaan benda kerja dan mencegah kerusakan akibat tekanan sekrup langsung.

    III. Prosedur Penggunaan Klem C

    Klem C digunakan ketika sebuah benda kerja harus ditahan ke meja kerja, atau ketika dua benda kerja harus disatukan sebelum diproses lebih lanjut:

    1. Pemosisian: Posisikan benda kerja sedemikian rupa sehingga bagian yang akan dijepit terletak di antara bingkai dan bantalan putar sekrup.
    2. Penjepitan Cepat: Putar sekrup dengan cepat (menggunakan tuas) hingga bantalan putar menyentuh benda kerja.
    3. Pengencangan Akhir: Kencangkan tuas dengan kuat menggunakan tangan. Sama seperti ragum, jangan gunakan alat bantu (palu atau kunci pas) untuk mengencangkan klem C kecuali memang dirancang untuk itu, karena dapat merusak ulir.
    4. Pelindung Permukaan: Jika benda kerja memiliki permukaan halus (misalnya kayu yang sudah dipoles atau logam stainless steel), gunakan blok kayu tipis atau kain tebal di antara bantalan putar dan benda kerja. Ini mencegah bantalan klem meninggalkan bekas.
    5. Pengelasan: Dalam pengelasan, klem C sangat vital untuk menyatukan dua pelat baja secara presisi sebelum pengelasan dimulai, memastikan tidak ada celah.

    IV. Keuntungan Klem C

    • Portabilitas: Mudah dibawa dan digunakan di mana saja, tidak terikat pada meja kerja.
    • Kekuatan Jepit Tinggi: Mampu menghasilkan gaya tekan yang sangat besar, ideal untuk perakitan yang membutuhkan tekanan lem.
    • Jangkauan Dalam (Throat Depth): Ukuran bingkai C memungkinkan penjepitan yang jauh dari tepi benda kerja.

  • Ragum

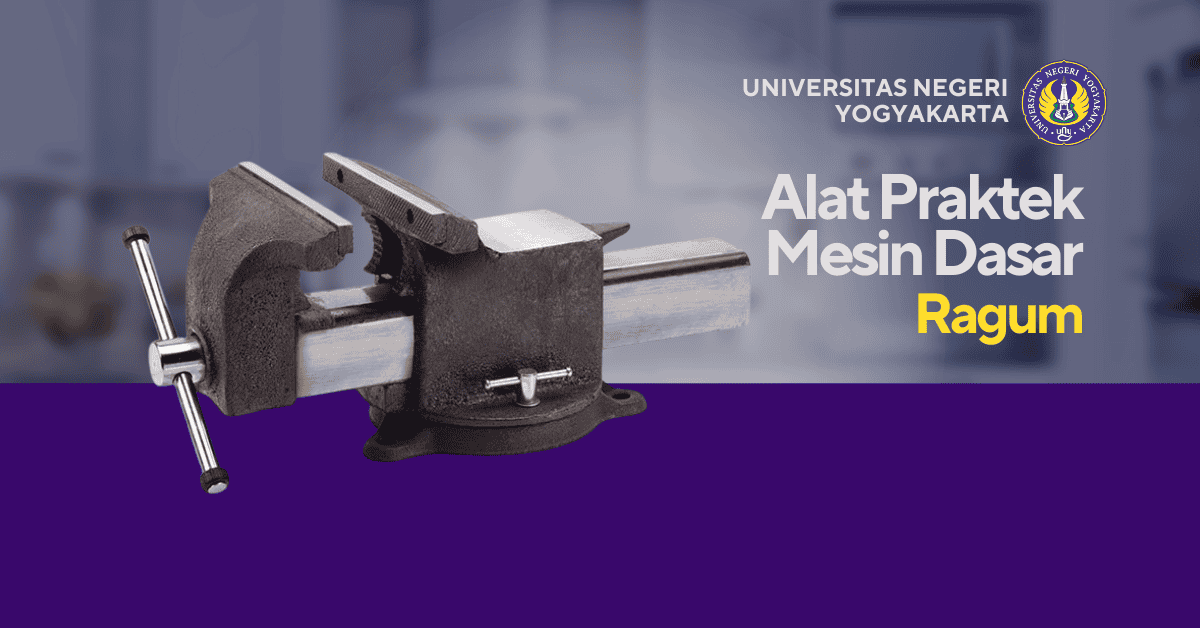

    Ragum

    I. Pengenalan dan Prinsip Dasar

    A. Definisi

    Ragum adalah alat pencekam yang menggunakan mekanisme ulir bertekanan tinggi (sekrup daya) untuk menahan benda kerja di antara dua rahang (jaw) secara stabil. Ragum yang paling umum dalam praktik mesin dasar adalah Ragum Kerja Bangku (Bench Vice) yang terbuat dari besi cor atau baja tuang.

    B. Prinsip Kerja

    Prinsip kerjanya sederhana:

    1. Gaya Putar (Torsi): Operator memutar tuas (handle) yang terhubung ke sekrup daya (screw).
    2. Gaya Linear (Tekanan): Gerakan putar ini diubah menjadi gerakan linear pada rahang bergerak, yang memberikan gaya tekan tinggi pada benda kerja di antara rahang tetap dan rahang bergerak.

    II. Anatomi Ragum Kerja Bangku

    Meskipun terdapat banyak variasi, komponen utama ragum kerja bangku adalah:

    1. Rahang Tetap (Fixed Jaw): Bagian yang menyatu dengan badan ragum dan dipasang mati ke meja kerja.
    2. Rahang Bergerak (Movable Jaw): Bagian yang dapat digeser maju-mundur untuk membuka dan menutup.
    3. Sekrup Daya (Screw): Batang berulir panjang yang menjadi mekanisme penggerak rahang bergerak.
    4. Tuas/Pengunci (Handle): Batang yang diputar oleh operator untuk memutar sekrup daya dan mengencangkan penjepitan.
    5. Landasan/Bodi (Body): Struktur utama ragum yang menopang semua komponen.
    6. Pelapis Rahang (Jaw Pads): Pelat baja keras bergerigi yang dipasang pada rahang untuk mencengkeram benda kerja.

    III. Prosedur Penggunaan Ragum

    Penggunaan ragum yang benar menentukan kualitas hasil kerja dan umur ragum itu sendiri:

    1. Pemasangan Benda Kerja:
      • Buka rahang ragum secukupnya.
      • Letakkan benda kerja di antara kedua rahang.
      • Posisikan benda kerja serendah mungkin di rahang. Ini mengurangi getaran saat pengerjaan dan memberikan cengkeraman yang lebih kuat (leverage).
    2. Penjepitan:
      • Putar tuas searah jarum jam untuk mengencangkan rahang.
      • Kencangkan hanya dengan kekuatan tangan yang wajar. Jangan pernah menggunakan palu atau pipa perpanjangan pada tuas karena dapat merusak sekrup dan nut di dalam ragum.
    3. Pelindung Rahang (Soft Jaws):
      • Saat menjepit benda kerja yang permukaannya halus (misalnya kuningan, aluminium, atau benda kerja yang sudah difinishing), selalu gunakan pelindung rahang yang terbuat dari tembaga, kayu, atau aluminium. Ini mencegah permukaan benda kerja tergores oleh gerigi rahang.
    4. Akses Kerja: Pastikan bagian yang akan dikerjakan (di kikir, digergaji, atau dipahat) berada tepat di luar rahang dan mudah dijangkau.

    IV. Perawatan dan Keselamatan

    A. Perawatan

    • Pembersihan: Selalu bersihkan serpihan logam (chip) setelah digunakan. Serpihan yang terjebak dapat merusak sekrup ulir.
    • Pelumasan: Lumasi sekrup daya secara berkala dengan oli atau gemuk untuk memastikan gerakan halus dan mencegah keausan.

    B. Keselamatan

    • Palu: Saat memukul benda kerja di ragum (misalnya saat memahat), pastikan ragum berada pada posisi yang kuat dan stabil.
    • Beban Berlebih: Jangan pernah menggunakan ragum sebagai penekan hidrolik atau menggunakan gaya yang melebihi batas kekuatan ragum.
